36



          gujas de la Compañía Francesa de los Caminos de
          Hierro del Oeste. Su idea fue recogida y perfeccionada
          por un ingeniero de la misma compañía,  Vignier, en
          1855, que trasladó el enclavamiento desde la palanca de
          maniobra propiamente dicha a una pequeña palanca de
          accionamiento independiente . Antes de que esto ocu-
          rriera lo normal era que las maniobras necesarias para la
          correcta disposición de las vías se realizaran desde la
          estación mediante dos filas de palancas paralelas, una en
          la parte superior constituida por pequeñas palancas que
          manejaban los enclavamientos y otra inferior en donde
          se instalaban las grandes palancas para el movimiento de

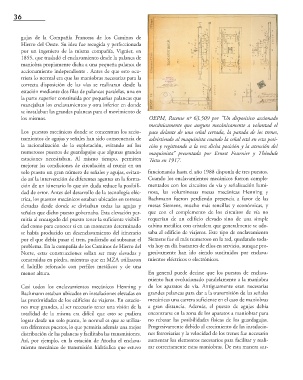

          los mismos.                                         OEPM, Patente nº 63.509 por “Un dispositivo accionado
                                                              mecánicamente que asegura mecánicamente a voluntad el
          Los  puestos mecánicos donde se concentran los accio-  paso delante de una señal cerrada, la parada de los trenes,
          namientos de agujas y señales han sido consecuencia de  advirtiendo al maquinista cuando la señal está en esta posi-
          la racionalización de la explotación, evitando así los  ción y registrando a la vez dicha posición y la atención del
          numerosos puestos de guardagujas que algunas grandes  maquinista” presentada por Ernest Fournier y  Théodule
          estaciones necesitaban. Al mismo tiempo, permiten   Testu en 1917.
          mejorar las condiciones de circulación al reunir en un
          solo puesto un gran número de señales y agujas, evitan-  funcionando hasta el año 1988 disponía de tres puestos.
          do así la intervención de diferentes agentes en la forma-  Cuando los enclavamientos mecánicos fueron comple-
          ción de un itinerario lo que sin duda reduce la posibili-  mentados con los circuitos de vía y señalización lumi-
          dad de error. Antes del desarrollo de la tecnología eléc-  nosa, las voluminosas mesas mecánicas Henning y
          trica, los puestos mecánicos estaban ubicados en torretas  Bachmann fueron perdiendo presencia a favor de las
          elevadas desde donde se divisaban todas las agujas y  mesas Siemens, mucho más sencillas y económicas, y
          señales que dicho puesto gobernaba. Esta elevación per-  que con el complemento de los circuitos de vía no
          mitía al encargado del puesto tener la suficiente visibili-  requerían de un edificio elevado sino de una simple
          dad como para conocer si en un momento determinado  cabina metálica con cristalera que generalmente se ado-
          se había producido un desenclavamiento del itinerario  saba al edificio de viajeros. Este tipo de enclavamiento
          por el que debía pasar el tren, pudiendo así subsanar el  Siemens fue el más numeroso en la red, quedando toda-
          problema. En la compañía de los Caminos de Hierro del  vía hoy en día bastantes de ellos en servicio, aunque pro-
          Norte, estas construcciones solían ser muy elevadas y  gresivamente han ido siendo sustituidos por enclava-
          construidas en piedra, mientras que en MZA utilizaron  mientos eléctricos o electrónicos.
          el ladrillo reforzado con perfiles metálicos y de una
          menor altura.                                       En general puede decirse que los puestos de enclava-
                                                              miento han evolucionado paralelamente a la maniobra
          Casi todos los enclavamientos mecánicos Henning y   de los aparatos de vía. Antiguamente eran necesarias
          Bachmann estaban ubicados en instalaciones elevadas en  grandes palancas para dar a la transmisión de las señales
          las proximidades de los edificios de viajeros. En estacio-  mecánicas una carrera suficiente en el caso de maniobras
          nes muy grandes, al ser necesario tener una visión de la  a gran distancia. Además, el puesto de agujas debía
          totalidad de la misma era difícil que esto se pudiera  encontrarse en la zona de los aparatos a maniobrar para
          lograr desde un solo punto, lo normal es que se utiliza-  no rebasar las posibilidades físicas de los guardagujas.
          sen diferentes puestos, lo que permitía además una mejor  Progresivamente debido al crecimiento de las instalacio-
          distribución de las palancas y facilitaba las transmisiones.  nes ferroviarias y la velocidad de los trenes fue necesario
          Así, por ejemplo, en la estación de Atocha el enclava-  aumentar los elementos necesarios para facilitar y reali-
          miento mecánico de transmisión hidráulica que estuvo  zar correctamente estas maniobras. De esta manera sur-
